MCW3 Preskaler + przedwzmacniacz do mierników częstotliwości


Zastosowanie:
1. Zwiększenia czułości wejściowej mierników częstotliwości z poziomu TTL do ok. 50 - 150 mVpp.
2. Rozszerzenie zakresu mierzonych częstotliwości do 1GHz.
3. Dedykowany do mierników UC4, UC6, MC76

Opis:

MCW3 został zaprojektowany do mierników częstotliwości UC4, UC6 i MC76, ale można zastosować go do dowolnego miernika który współpracuje z preskalerem (dzielnikiem częstotliwości) o stopniu podziału = 128.
Przedwzmacniacz ma dwa wejścia pomiarowe:
wejscie A, bezpośrednie, pracujący do częstotliwości ok. 120MHz
wejście B, z preskalerem umożliwiające pomiar do 1GHz. (dzielnik częstotliwości 1 : 128)

Przedwzmacniacz w torze A charakteryzuje się dużą impedancją wejściową i odpornością na przesterowanie, dzięki czemu w minimalny sposób zakłóca sygnał mierzony. Natomiast tor B, przeznaczony jest do pomiaru dużych częstotliwości i może być dopasowany do impedancji 50 lub 75ohm (należy dolutować dodatkowy rezystor zewnętrzny).
Przedwzmacniacz ma elektroniczny przełącznik wejść sterowany napięciowo lub przez zwarcie złącza J4.
Przy współpracy z miernikiem UC6 przełączanie torów jest realizowane przez miernik.
Preskaler jest produkowany przez naszą firmę i objęty pełną, 24 - miesięczną, gwarancją.

Dane techniczne przedwzmacniacza MCW3:
Max. napięcie wejściowe:  tor A - 20Vpp (7Vrms)
 tor B - 1.2Vpp
Zakres częstotliwości:  tor A - 0.5Hz - 50 MHz (150mVpp)
 tor B - 50 MHz - 1GHz
Stopień podziału preskalera: 128
Czułość z miernikiem UC6:  wykres poniżej
Impedancja wejściowa:  Tor "A" - ok. 1M (dla Uin.< 1,2Vpp)  ok. 180k (dla Uin. > 1,2Vpp)
 Tor "B" - ok. 560R  dla  f in. = 70MHz, ok. 30R   dla  f in. = 1GHz
Pojemność wejściowa:  tor A ok. 5pF
 tor B ok. 10pF
Napięcie zasilania:  5V (pobierane z płytki miernika częstotliwości UC4 lub UC6)
Pobór prądu:  40mA max.
Wymiary  płytki bez złącz  45.2 x 22.3 x 4.5 mm (szer. x głeb. x wys.)
 Wymiary ze złączami
 (jak na zdjęciu)
 45.2 x 36,5 x 6,8 mm  (szer. x głeb. x wys.)

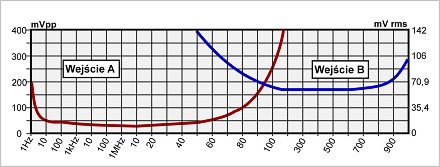

Typowy wykres czułości przedwzmacniacza (A) i preskalera (B)

MCW3.pdf (ok. 130kB)  dane techniczne / opis podłączenia   MCW3




Cena : 30,00 PLN
